W0039卫星的“仰角等值线”
仰角等值线仿真实验：
一、什么是“仰角等值线”？
仰角等值线（Elevation Contours） 是在二维地图上绘制的一组闭合曲线，每条曲线代表从地面上任意一点观测某颗卫星时，其最小仰角（Elevation Angle）为某一固定值的所有位置的集合。
换句话说：
- 如果你站在某条标着 “30°” 的线上 → 你抬头看这颗卫星，它正好在地平线上方 30°。
- 如果你在该线“内侧”（靠近卫星星下点）→ 仰角 > 30°
- 如果你在该线“外侧” → 仰角 < 30°
二、仰角（Elevation Angle）是什么？
从地面观测者位置出发，指向卫星的视线与当地水平面之间的夹角。
卫星
*
/|
/ |
/ | ← 视线
/ |
/____|________ 地平线（水平面）
观测者

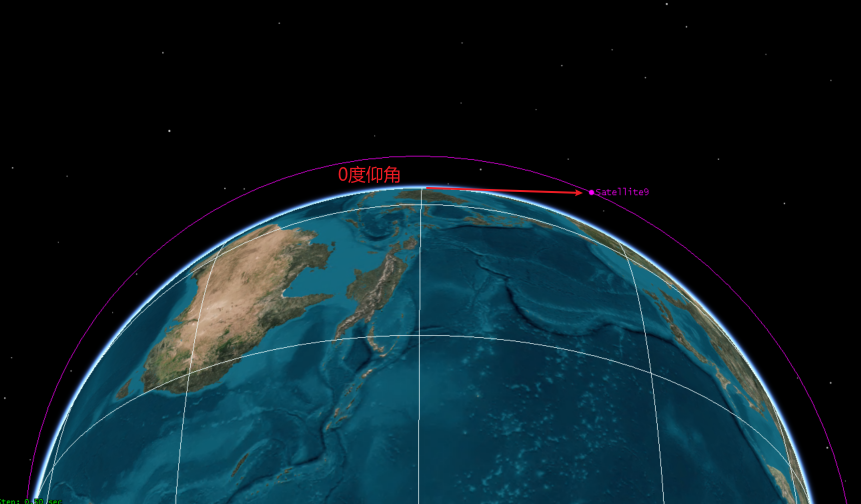

- 仰角 = 0° → 卫星刚好在地平线上（刚升起或即将落下）

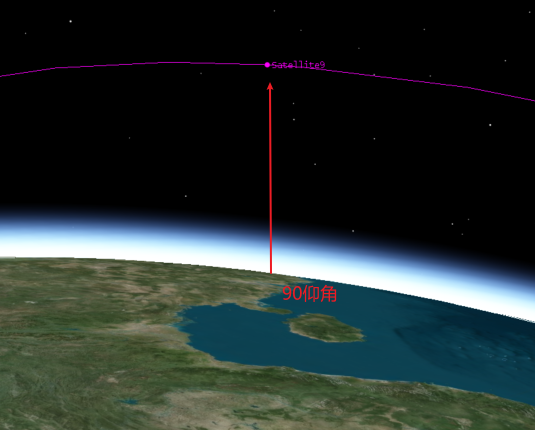

- 仰角 = 90° → 卫星在天顶正上方
- 仰角 < 0° → 卫星在地平线下，不可见
注意：仰角是相对于当地地平坐标系计算的，不是地心坐标系！
三、为什么要在地图上画“仰角等值线”？
因为它是评估卫星对地服务能力的核心指标之一：
| 应用场景 | 为什么关心仰角？ |
|---|---|
| 通信链路 | 仰角太低 → 信号被建筑物/地形遮挡；大气衰减大；多径效应严重 |
| 遥感成像 | 仰角低 → 成像斜距长、分辨率下降、大气散射干扰强 |
| 导航定位 | 仰角低 → 易受多路径误差影响，精度下降 |
| 监视/跟踪 | 仰角高 → 更容易光学/雷达跟踪；仰角低 → 可能被山体或建筑挡住 |
所以，“仰角等值线”本质上是一个服务覆盖质量图 —— 它不仅告诉你“能不能看到”，还告诉你“看得有多好”。
四、如何在 2D 地图上解读仰角等值线？
假设你在 STK 中设置了：
- Start: 0°
- Stop: 90°
- Step: 15°

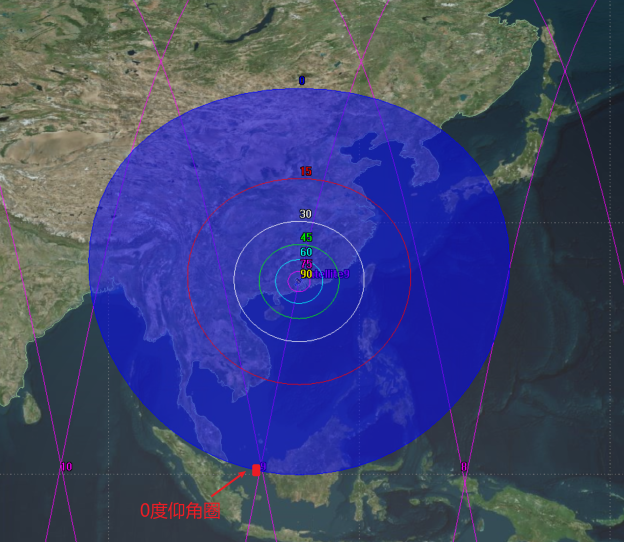

你会看到类似这样的图案（文字描述）：
[90°] ← 最中心小圈（天顶）
[75°]
[60°]
[45°]
[30°]
[15°]
[0°] ← 最外圈（地平线）
解读规则：
- 同心圆结构：
- 所有等值线围绕“卫星星下点”（Sub-satellite Point）呈近似圆形分布。
- 实际上由于地球曲率和轨道倾角，它们可能是椭圆或不规则闭合曲线。
- 越往里，仰角越高：
- 中心区域 → 卫星几乎在头顶 → 通信/成像条件最佳。
- 外围区域 → 卫星贴近地平线 → 条件较差甚至不可用。
- 相邻两条线之间 = 一个仰角区间：
- 如 15°~30° 区域 → 表示从这里看卫星，仰角介于 15° 到 30° 之间。
- 如果启用 “Fill”，这个区域会被填充颜色，形成“热力图”。
- 动态变化：
- 随着卫星运动，这些等值线会随之移动、变形。
- 在动画播放中，你可以看到“ Coverage Bubble ”（覆盖气泡）扫过地球表面。
五、典型应用场景详解
1️⃣ 地面站选址优化
目标：选择一个地点，使得卫星每天至少有 2 小时仰角 > 20°
👉 方法：
- 设置 Contours: Start=20°, Stop=90°, Step=10°
- 查看哪些城市落在 20° 线以内
- 结合时间轴动画，统计每个候选点的累计可见时间
2️⃣ 遥感任务规划
目标：确保成像时太阳高度角 + 卫星仰角都满足要求
👉 方法：
- 设置 Contours: 30°~60°（避免太低或太高）
- 叠加 Swath（传感器视场）和 Eclipse（阴影区）
- 找出同时满足所有条件的时空窗口
3️⃣ 星座覆盖分析
目标：比较两颗卫星谁的覆盖更好
👉 方法：
- 给 Satellite A 设红色 Contours（0°, 30°, 60°）
- 给 Satellite B 设蓝色 Contours（同上）
- 对比两者 30° 线覆盖面积 → 谁更大谁更适合全球服务
六、注意事项 & 常见误区
| 问题 | 解释 |
|---|---|
| ❌ 认为等值线是静止的 | 实际上它们随卫星运动而实时变化！必须配合时间轴动画才能完整理解覆盖特性。 |
| ❌ 忽略地形影响 | STK 默认使用光滑椭球体地球模型。若需考虑真实山脉遮挡，需启用 Terrain Masking 或 DEM 数据。 |
| ❌ 混淆“仰角”与“方位角” | 仰角是上下角度，方位角是左右方向。Contours 只显示仰角，不显示方位。 |

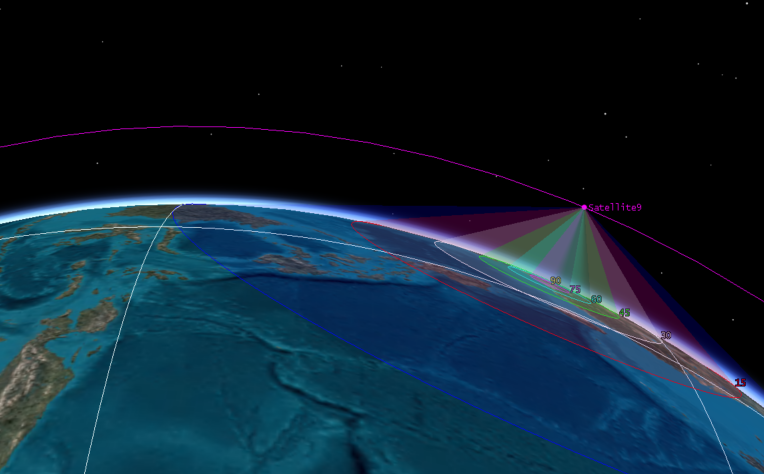

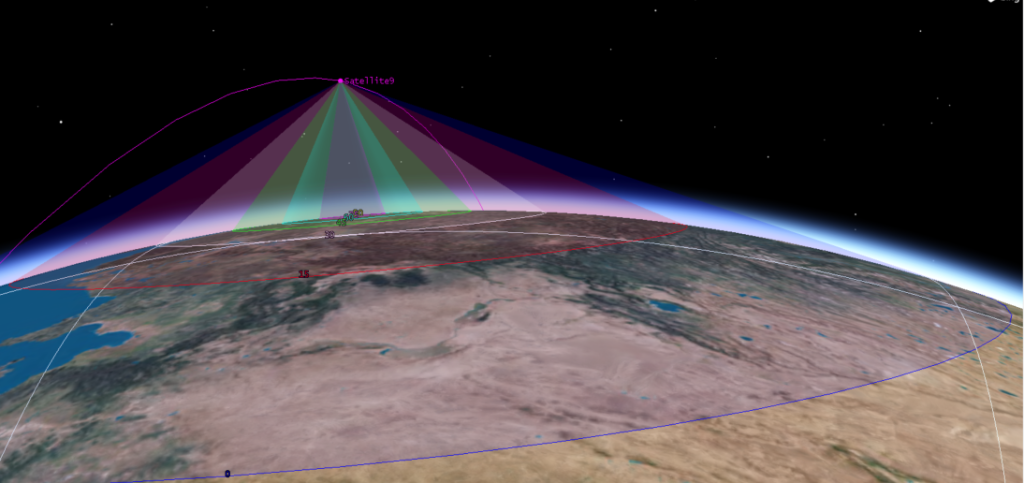

| ❌ 在 3D 视图中无效 | Contours 仅适用于 2D 地图视图。3D 中可用“Cone of Visibility”或其他工具替代。 |
总结一句话：
仰角等值线 = 卫星对地服务质量的“热力地图” —— 它用直观的线条告诉你：在哪里、以什么角度能看到卫星，从而帮助你做出最优的任务决策。
一个例子：
太阳同步轨道（SSO）遥感卫星 + 大宽幅相机 + 七台河地面站的具体场景，关于“多少仰角适合传数据”，不能简单地给出一个固定数字，而需要在**“通信链路质量”和“数据下传效率”**之间做权衡。
以下是结合工程实践的详细建议：
🚀 核心结论
对于 LEO（低轨）数传链路，通常的工程经验值是：
- 最佳工作区间：仰角 ≥ 20° ~ 30°（此时链路最稳定，误码率最低）。
- 最低可用门槛：仰角 ≥ 5° ~ 10°（此时可以建立链路，但速率可能受限，易受干扰）。
- 七台河特例：由于七台河纬度较高（约 45.8°N），且你是 SSO 卫星，过顶时仰角通常很高，建议设置最低仰角阈值为 10°~15°，以最大化单次过境的数据下载量。
📊 详细分析维度
1. 为什么仰角太低不好？（< 10°）
- 大气衰减严重：信号穿过的大气层厚度随仰角降低呈指数增加。在 5° 仰角时，大气路径长度是天顶的 10 倍以上，会导致信号大幅衰减。
- 多径效应（Multipath）：低仰角时，信号容易经地面、建筑物或山体反射后到达天线，与直射信号叠加产生干涉，导致信号剧烈波动（快衰落），极易丢包。
- 地形遮挡风险：七台河地处山区（完达山余脉），虽然地面站通常建在视野开阔处，但低仰角方向仍可能存在远山遮挡。
- 雨衰影响：如果有降雨，低仰角链路的雨衰会非常致命。
2. 为什么仰角太高也不一定是“最好”？（> 80°）
- 多普勒频移最大：在星下点附近（仰角接近 90°），卫星相对地面站的径向速度最快，多普勒频移最大。虽然现代数传接收机都能自动补偿，但这增加了接收机的处理负担。
- 天线跟踪盲区：如果是抛物面天线，当卫星经过天顶（90°）时，天线需要极快地旋转方位角（Azimuth），机械结构可能跟不上或出现“倒相”问题（Gimbal Lock），导致短暂中断。（注：现代相控阵天线无此问题）。
3. “大宽幅相机”带来的特殊需求
- 数据量巨大：大宽幅意味着单景图像数据量极大（可能是 GB 级别）。
- 策略：你需要尽可能长的可见时间。
- 如果只设 30° 阈值：可能只有 3-4 分钟的下传时间。
- 如果设 10° 阈值：可能有 6-8 分钟的下传时间。
- 结论：为了把海量数据传完，适当降低仰角门槛（如 10°）是必要的，前提是链路预算（Link Budget）允许。
结合“七台河”与“太阳同步轨道”的分析
- 地理位置优势：七台河纬度约 45.8°N。
- 轨道特性：太阳同步轨道（SSO）通常是近极地轨道，倾角约 97°-98°。
- 过顶规律：
- 对于高纬度地面站，SSO 卫星过顶时的最大仰角通常很高（经常 > 60° 甚至接近 90°）。
- 这意味着你有很多机会获得高质量的“高仰角”过境。
- 策略建议：
- 利用七台河的高纬度优势，你可以比较从容地设定 15° 作为起始/终止门限。这样既避开了极低仰角的恶劣环境，又能保证每次过境有足够长的时间（通常 5-7 分钟）来吞吐大宽幅数据。
如何在 STK 中验证并确定最佳值？
STK 做一个**链路预算（Link Budget）**分析，这是最科学的方法。
步骤 1：设置 Access（访问）约束
在 STK 中，定义地面站对卫星的 Access 约束：
- 右键点击 Seven Tai He Ground Station -> Definition -> Constraints。
- 添加 Elevation 约束。
- 尝试设置不同的
Min Elevation：- 方案 A: 5° (激进，时间长，风险大)
- 方案 B: 10° (平衡，推荐起点)
- 方案 C: 20° (保守，时间短，质量高)
步骤 2：运行 Link Budget 工具
- 在 STK 中找到 Link Budget 工具（通常在 Tools 菜单或对象浏览器中）。
- 配置发射机（卫星数传模块）和接收机（七台河地面站）参数：
- 频率（X波段常见为 8GHz 左右）
- 发射功率 (EIRP)
- 天线增益
- 接收机 G/T 值
- 所需 Eb/N0 (取决于你的调制编码方式，如 QPSK, 8PSK 等)
- 关键操作：让 STK 计算在不同仰角下的 Margin（链路余量）。
步骤 3：解读结果
- 查看报表或图表，找到 Margin = 0 dB 对应的仰角。
- 如果 5° 时 Margin = -2 dB → 说明 5° 传不了，必须提高门槛。
- 如果 10° 时 Margin = +3 dB → 说明 10° 很安全，可以选用。
- 如果 20° 时 Margin = +10 dB → 说明链路非常富裕，甚至可以降低速率换取更高可靠性，或者使用更高阶调制（如 16APSK）来提升吞吐量。
最终操作建议
我建议采取以下分级策略：
- 默认设置（推荐）：
- 最低仰角：10°
- 理由：七台河纬度较高，SSO 卫星过境轨迹较好。10° 能显著增加单圈过境时间（相比 20° 可能多出 2-3 分钟），对于大宽幅数据下传至关重要。只要链路预算在 10° 时有 3dB 以上余量，这就是最优解。
- 动态调整（进阶）：
- 如果某天数据量特别大，且天气预报良好（无雨），可临时将门槛降至 5°~8° 进行“抢收”。
- 如果数据极其重要（如灾害监测），不容许任何误码，可将门槛提至 20°，确保“一次成功”。
- STK 仿真验证话术： “请在 STK 中为该卫星和七台河地面站建立 Link Budget 分析，扫描仰角从 5° 到 90°，找出满足 Eb/N0 要求的最小仰角，并将该值设为 Access 约束的 Minimum Elevation。”
总结：对于大宽幅数据下传，时间就是金钱。在保证链路不中断的前提下，10° 是一个兼顾效率和稳定性的黄金分割点。请务必用 STK 的 Link Budget 工具算一下具体的余量来最终确认。
